Paginação de alvenaria: o que é e como fazer a 1ª e a 2ª fiada
Paginação de alvenaria (ou modulação) é o projeto que define a posição de cada bloco em cada fiada de uma parede de blocos de concreto: onde vai cada bloco inteiro, meio-bloco, bloco de amarração, compensador e canaleta, como as paredes se travam nos encontros e onde ficam as juntas. O resultado são as plantas da 1ª e da 2ª fiada, as elevações de cada parede com cada bloco identificado e o quantitativo de peças por tipo.
Sem paginação, quem decide tudo isso é o pedreiro, na obra: aparecem bloco cortado, junta a prumo, vão fora de medida e um pedido de blocos que não bate com o que a obra usa.
O que entra num projeto de paginação
| Desenho | O que mostra |
|---|---|
| Planta da 1ª fiada | o bloco que vai em cada posição da primeira fiada, sobre a laje |
| Planta da 2ª fiada | a fiada alternada, com a amarração defasada |

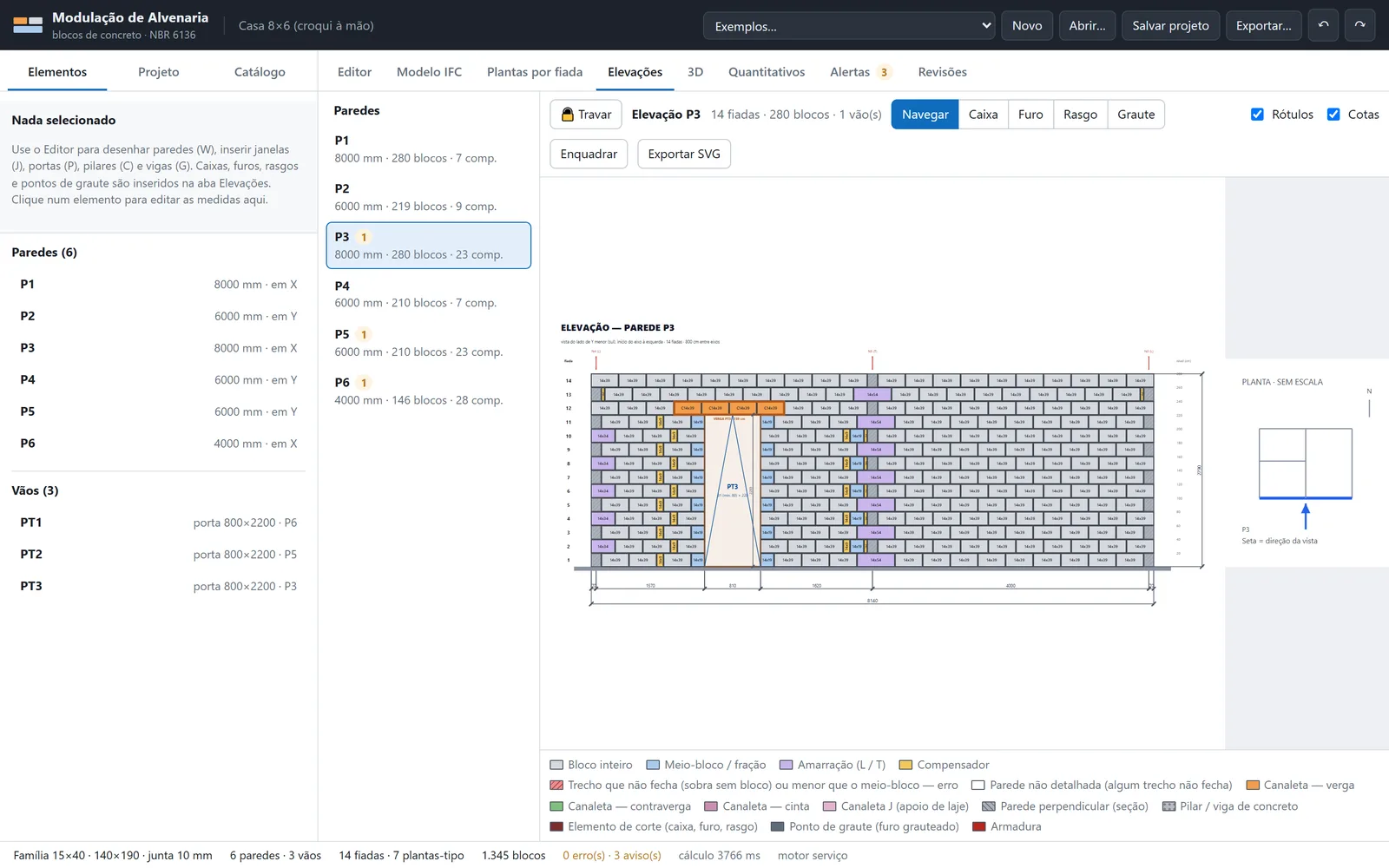

| Elevações | cada parede de frente, fiada por fiada, com o rótulo de cada peça, vãos, vergas e contravergas |
| Quantitativo | blocos por tipo, compensadores, canaletas, graute e aço |
| Notas | família de blocos, junta, altura das fiadas, responsável técnico |
Conceitos que você precisa dominar
- Família de blocos: conjunto de peças compatíveis (NBR 6136). Na família 15×40 o bloco inteiro tem 14 × 19 × 39 cm; o meio-bloco, 14 × 19 × 19; o bloco de amarração L, 34 cm; o T, 54 cm; os compensadores, 9 e 4 cm. Com a junta de 1 cm, o módulo é 40 cm no comprimento e 20 cm na altura.
- Fiada: cada camada horizontal. Numa parede de 2,80 m são 14 fiadas de 20 cm.
- Amarração: a defasagem das juntas verticais entre fiadas (meio bloco, no 15×40) e o intertravamento das paredes nos encontros em L, T e X.
- Junta a prumo: juntas verticais alinhadas em fiadas seguidas. É o que a amarração evita.
- Compensador: peça curta (9 ou 4 cm) que fecha uma medida fora do módulo. Funciona, mas cada um é peça a mais para comprar, separar e assentar. Ver compensador de bloco de concreto.
- Verga e contraverga: vigas em canaleta sobre a porta/janela e sob a janela, passando alguns centímetros para cada lado do vão.
Como montar a 1ª e a 2ª fiada, passo a passo
- Desenhe as paredes pelos eixos. Paginação se mede de eixo a eixo, não pela face.
- Escolha a família (15×40 para paredes de 14 cm; 20×40 para 19 cm) e a altura das paredes.
- Resolva os encontros primeiro. Em cada canto (L) e em cada T, decida qual parede "passa" em cada fiada. Na fiada seguinte, inverte. É isso que trava as paredes.
- Preencha cada trecho entre encontros e vãos com blocos inteiros, usando meio-bloco nas pontas e o mínimo de compensadores. Nunca bloco cortado em alvenaria estrutural ou racionalizada.
- Confira os vãos. Largura modular no 15×40: 81, 101, 121 cm… (múltiplo de 20 + 1 cm de junta). Peitoril e topo do vão em múltiplos de 20 cm (1,00 m, 1,20 m, 2,20 m).
- Monte a 2ª fiada defasando meio bloco em relação à 1ª e alternando a parede que passa em cada encontro.
- Desenhe as elevações de cada parede e marque canaletas, vergas, contravergas e pontos de graute.
- Some as peças por tipo para o pedido.
Exemplo real: casa de 8 × 6 m a partir de um croqui à mão
Um croqui fotografado no celular, casa de 8,00 × 6,00 m, parede interna a 4,00 m, divisória a 2,80 m e três portas de 80 cm, foi paginado no Alvenix com bloco 15×40 e paredes de 2,80 m:
| Resultado | Valor |
|---|---|
| Paredes / encontros | 6 paredes · 4 em L · 4 em T |
| Fiadas | 14 |
| Blocos (todas as peças) | 1.345 |
| Área de alvenaria | 100,67 m² |
| Compensadores | 97 |
| Canaletas | 12 |
| Pranchas geradas | 14 (plantas, elevações e quantitativo) |
Para fechar a paginação só com peças do catálogo, cada porta foi deslocada 2 cm (o "ajuste mínimo"). Com as cotas arredondadas para o módulo do bloco (eixos de 4,15 m em vez de 4,00 m), os compensadores caem de 97 para 21, a casa cresce 30 cm em cada direção, e quem decide se vale é o projetista.
Paginação não é dimensionamento
A paginação posiciona blocos, canaletas, graute e armadura e quantifica tudo. O dimensionamento da alvenaria estrutural (cargas, resistência dos blocos, armaduras) é outro projeto, feito e assinado pelo engenheiro responsável (ART/RRT), normalmente num software de cálculo estrutural.
Perguntas frequentes
Paginação é obrigatória?
Em alvenaria estrutural, as plantas de 1ª e 2ª fiada e as elevações normalmente fazem parte do projeto entregue à obra. Em vedação, ninguém exige, mas é o que evita perda e retrabalho.
Quanto tempo leva paginar uma casa?
Depende do tamanho e da prática de quem pagina. À mão, cada mudança na arquitetura obriga a refazer as fiadas afetadas. Com uma ferramenta automática, a paginação sai em minutos e o tempo vai para a revisão.
Posso paginar com bloco cerâmico?
Os princípios são os mesmos, mas as dimensões das famílias mudam. Este guia usa os blocos de concreto da NBR 6136.
