Estudante: R$ 29,90/mês no semestralPaginação de alvenaria · blocos de concreto NBR 6136
Do croqui à prancha de paginação.
Mande a foto do croqui à mão ou a planta do arquiteto. O Alvenix monta as paredes pelos eixos, preenche cada fiada só com blocos do catálogo e entrega 1ª e 2ª fiada, elevações, 3D, quantitativo e pranchas em PDF e DXF. Você revisa em vez de desenhar.
Semana da Paginação: curso gratuito de paginação, com certificado. Inscrições em breve: entre na lista de espera.
1.345blocos, contados por tipo
14fiadas em paredes de 2,80 m
100,67 m²de alvenaria
14pranchas A3 com carimbo
0blocos cortados
Resultado do croqui acima, família 15×40, sem redesenhar nada no CAD. Teste de 27/10/2026.
Vídeo · 35 segundos, sem som
Uma planta de arquiteto, do PDF às pranchas
A prancha chega com mobiliário, hachuras e cotas de face. O assistente lê paredes, cotas, portas e janelas, aplica o ajuste mínimo nos eixos e abre o projeto no app, com as plantas por fiada, as elevações, o 3D e o quantitativo.
- 10 · 13paredes · vãos lidos da prancha
- 1 a 4 cmde ajuste nos eixos
- 1.872blocos em 14 fiadas
- 23pranchas A4
Como funciona
Quatro passos, do papel à obra
A casa de 8 × 6 m do croqui lá de cima, passo a passo. As imagens são do app, sem retoque.
-
Planta
Mande a planta do jeito que ela está
Uma foto de celular do croqui à mão, o PDF ou o print da prancha do arquiteto, um arquivo IFC ou um desenho feito direto no app. Pelo site, pelo ChatGPT ou pelo Claude.
- Diga a família de blocos (15×40 ou 20×40) e a altura das paredes.
- Cotas entre eixos (croqui) ou de face (prancha): as duas são lidas.

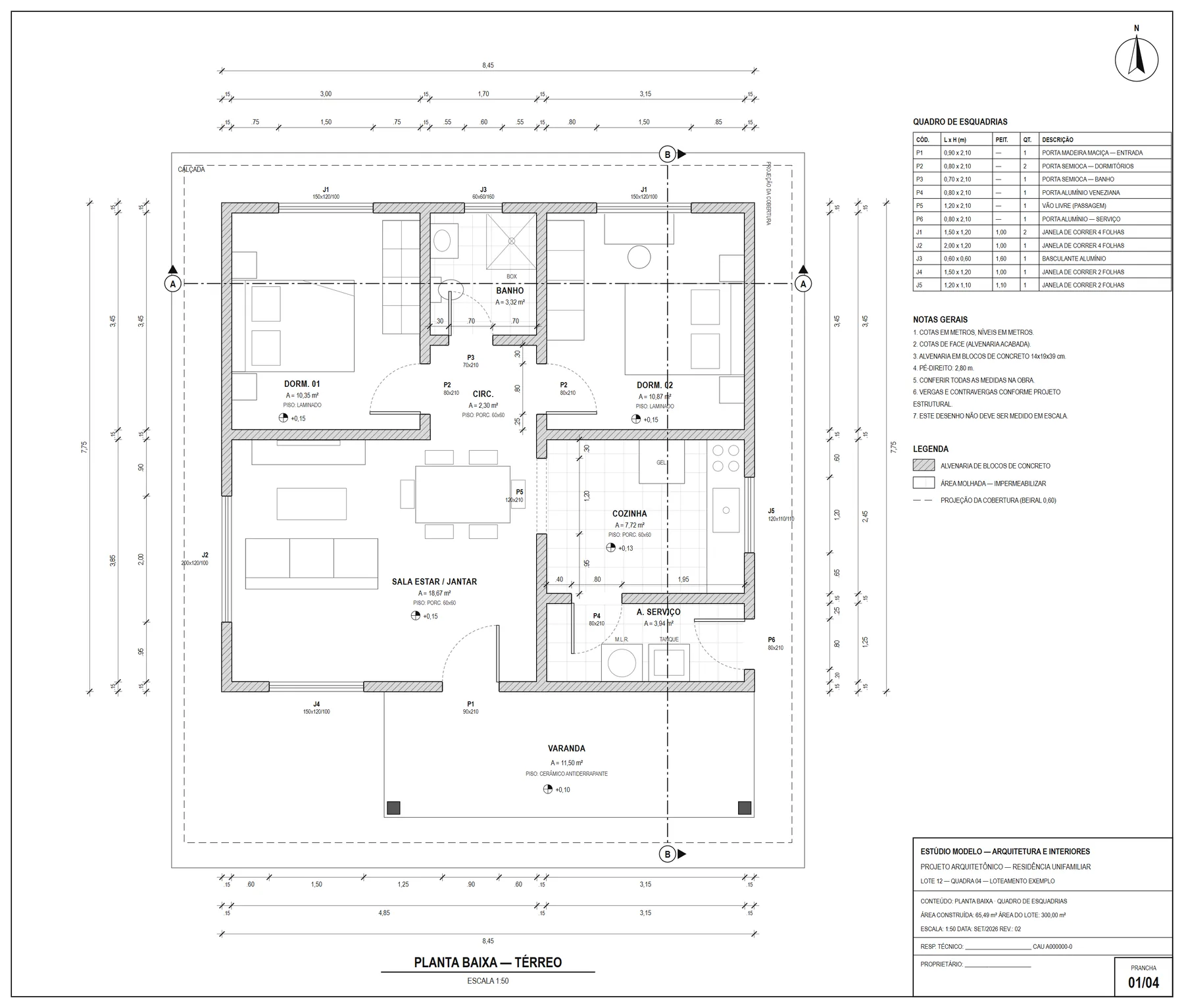

prancha do arquitetoPDF, print ou foto

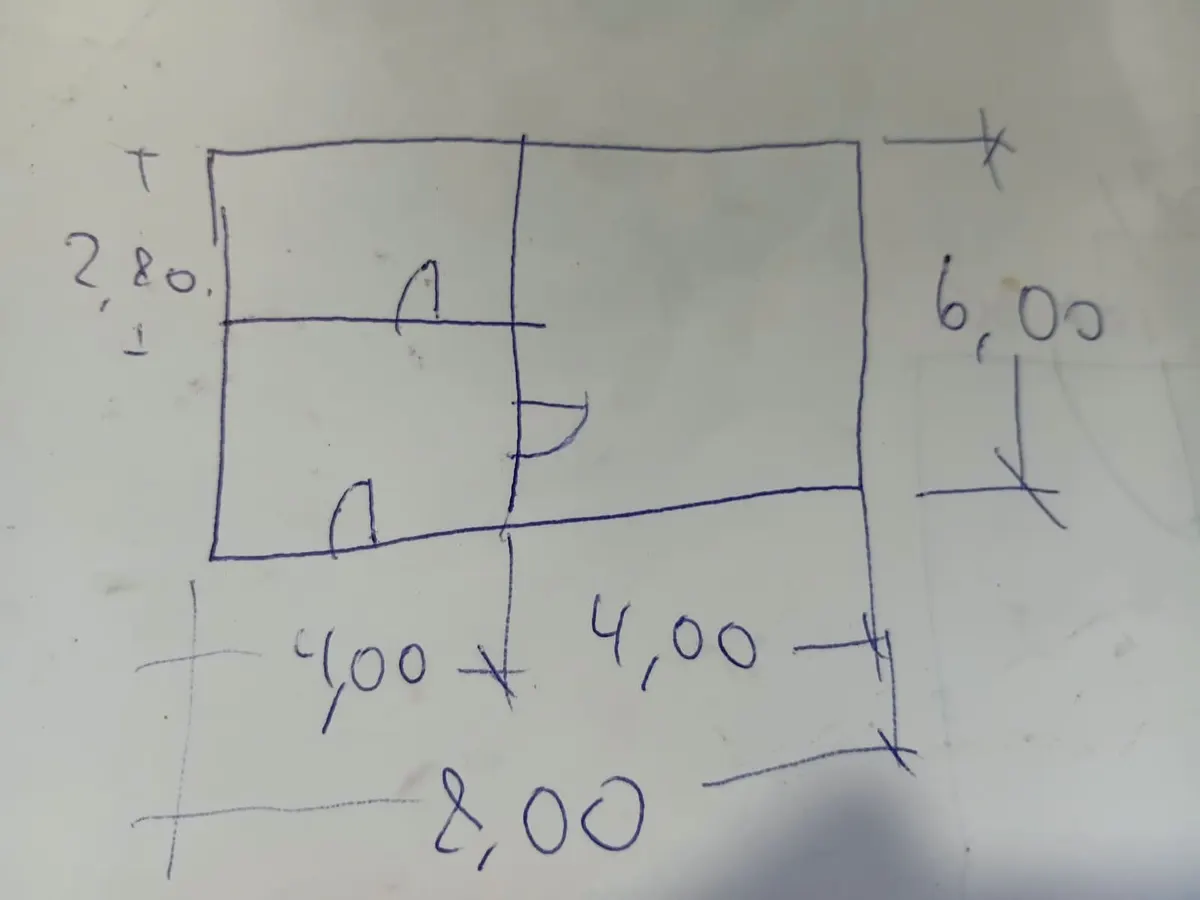

croqui à mãofoto -
Conferência
Confira a planta montada
O Alvenix devolve a planta com eixos, paredes, cômodos e portas para você comparar com o croqui. Se leu algo errado, corrija em texto e ele monta de novo.
você: “a porta do banheiro tem 0,70”
Quando uma parede não fecha só com blocos do catálogo, ele mexe o mínimo e avisa o que mudou. Nesta casa, três portas andaram 2 cm.

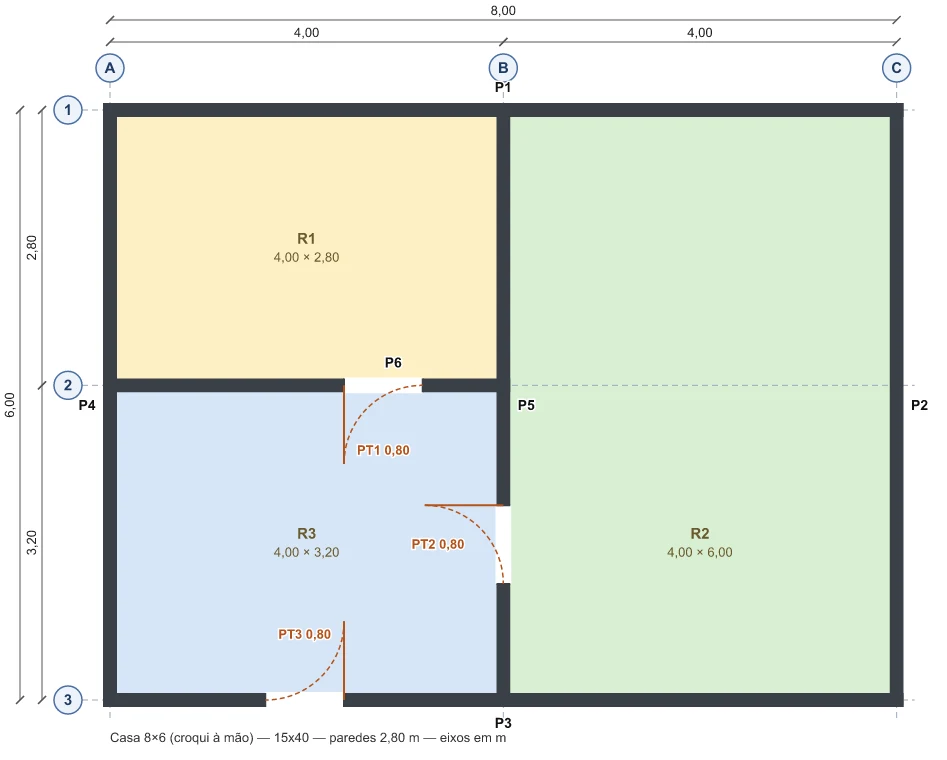

planta montada, para conferirpasso 2 -
Paginação
Revise fiadas, elevações, 3D e quantitativo
Cada fiada é preenchida só com peças do catálogo, junta de 10 mm e amarração nos encontros em L, T e X. Fiadas iguais viram uma planta-tipo. Mova uma parede ou uma janela e a paginação é recalculada na hora.
- Elevação de cada parede com o rótulo de cada bloco.
- Vergas e contravergas em canaleta, com o comprimento de cada uma.
- Alertas com o motivo e a sugestão de ajuste.

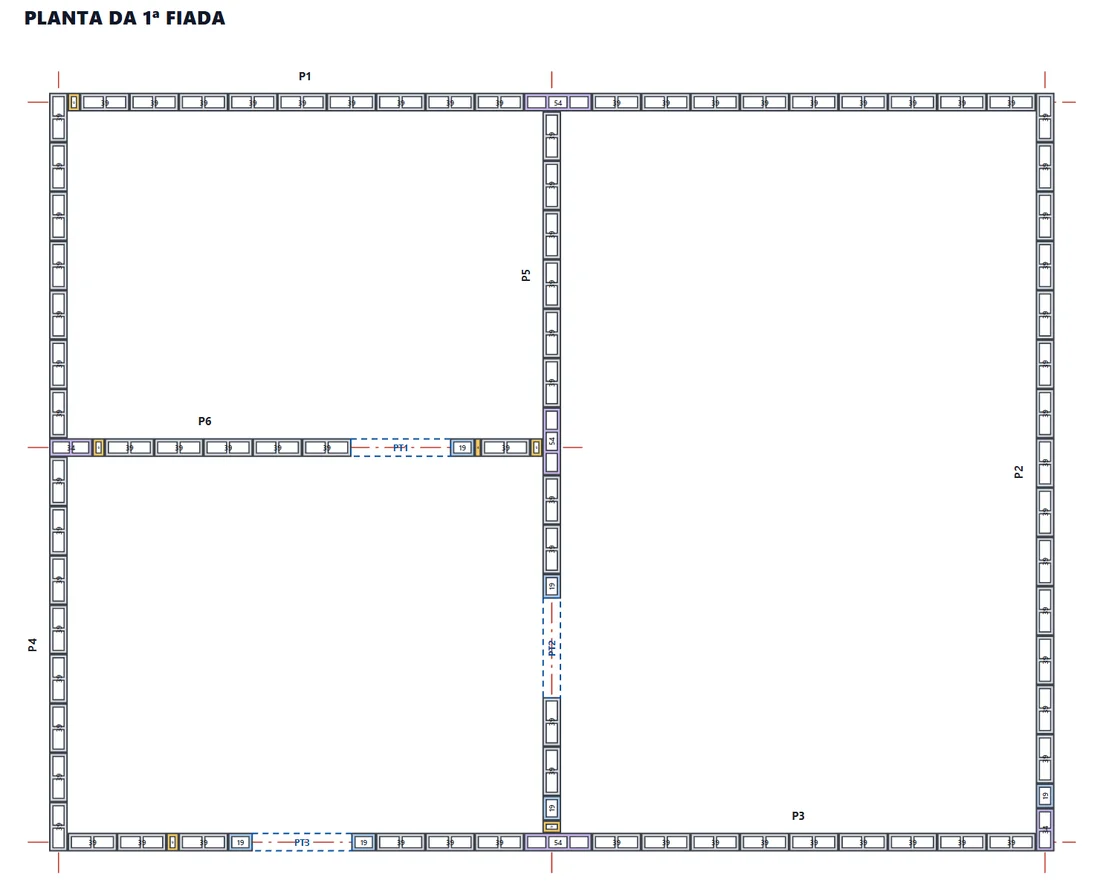

Planta A, 1ª fiada: blocos de amarração nos cantos e nos T.

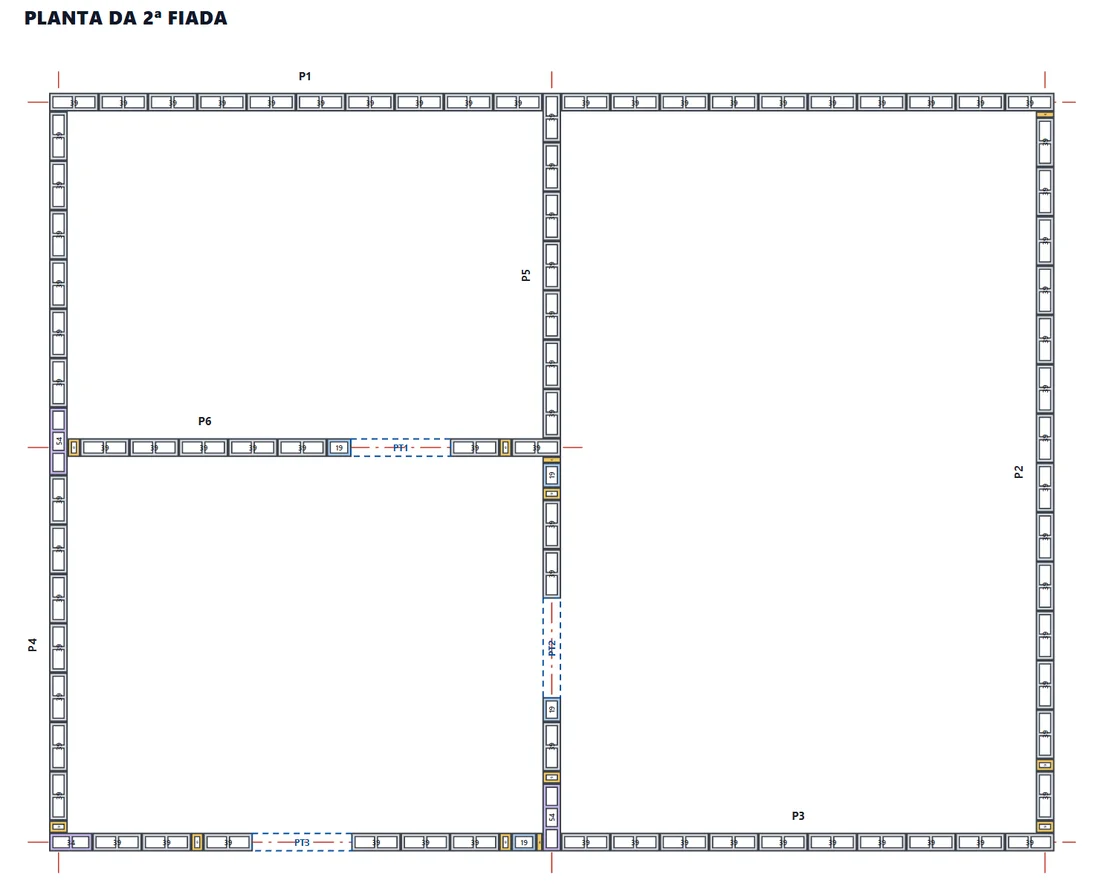

Planta B, 2ª fiada: os blocos alternam nos encontros.

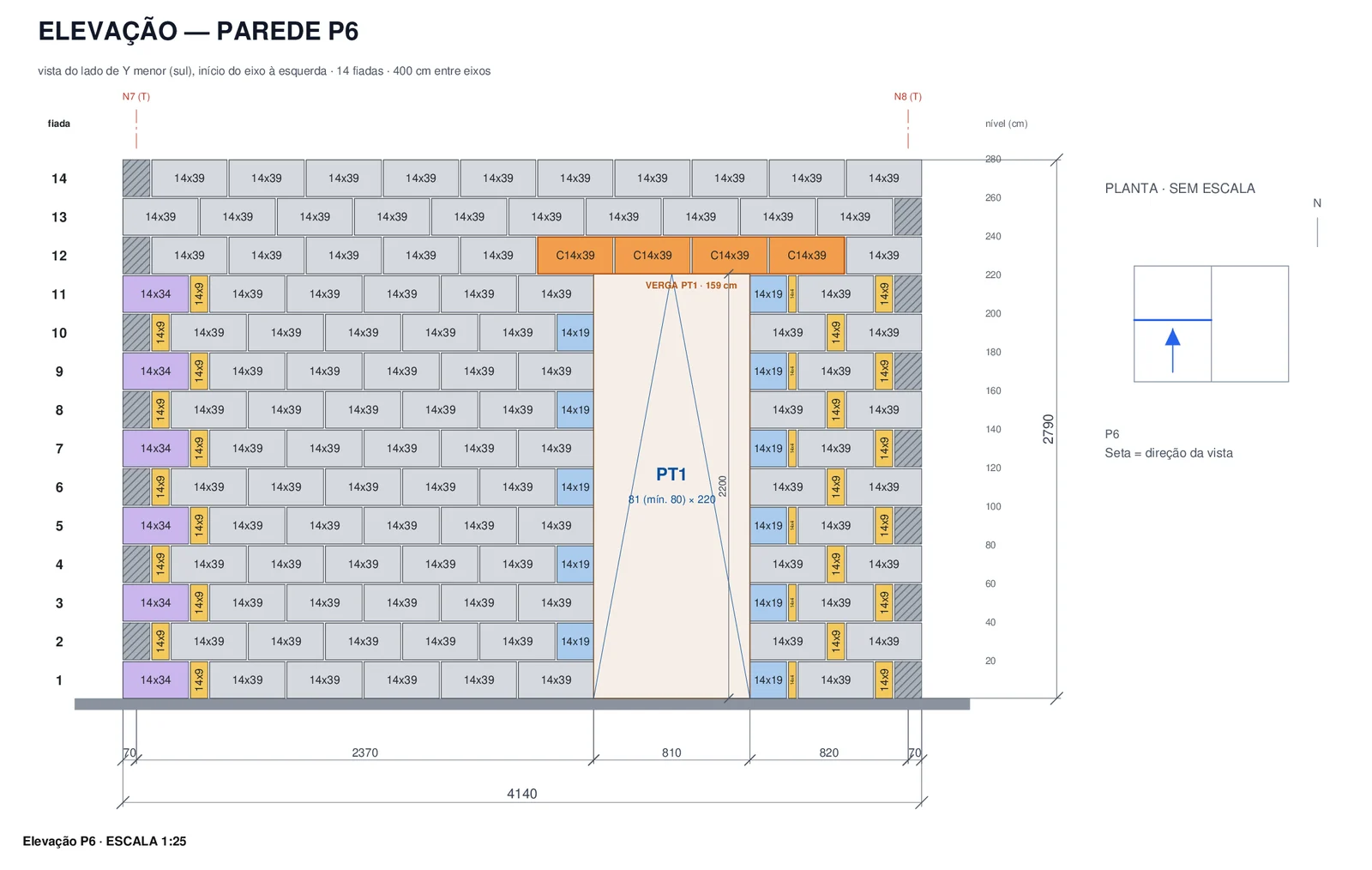

Elevação da parede P6, como sai na prancha (escala 1:25).

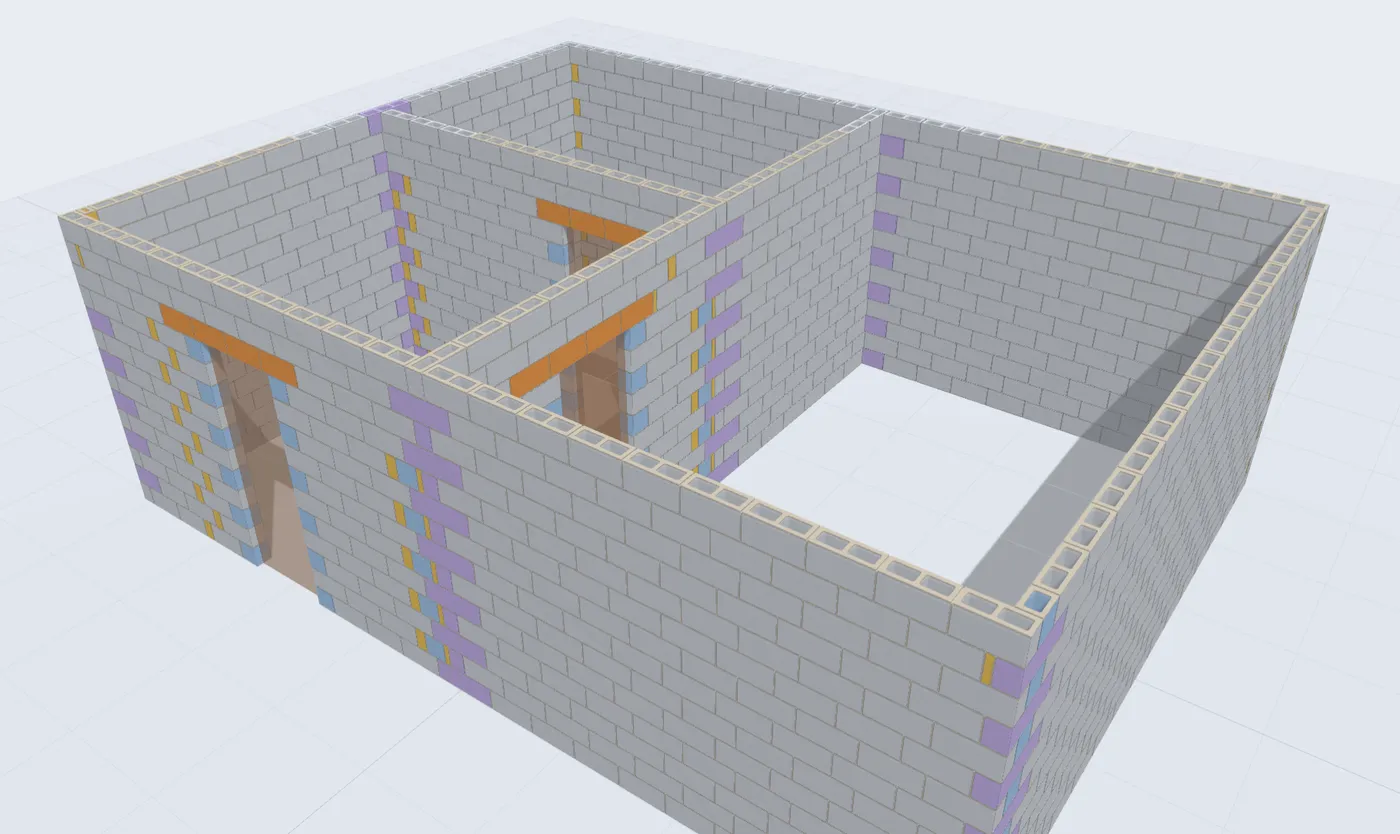

3D bloco a bloco: amarração em roxo, compensadores em amarelo, vergas em laranja.

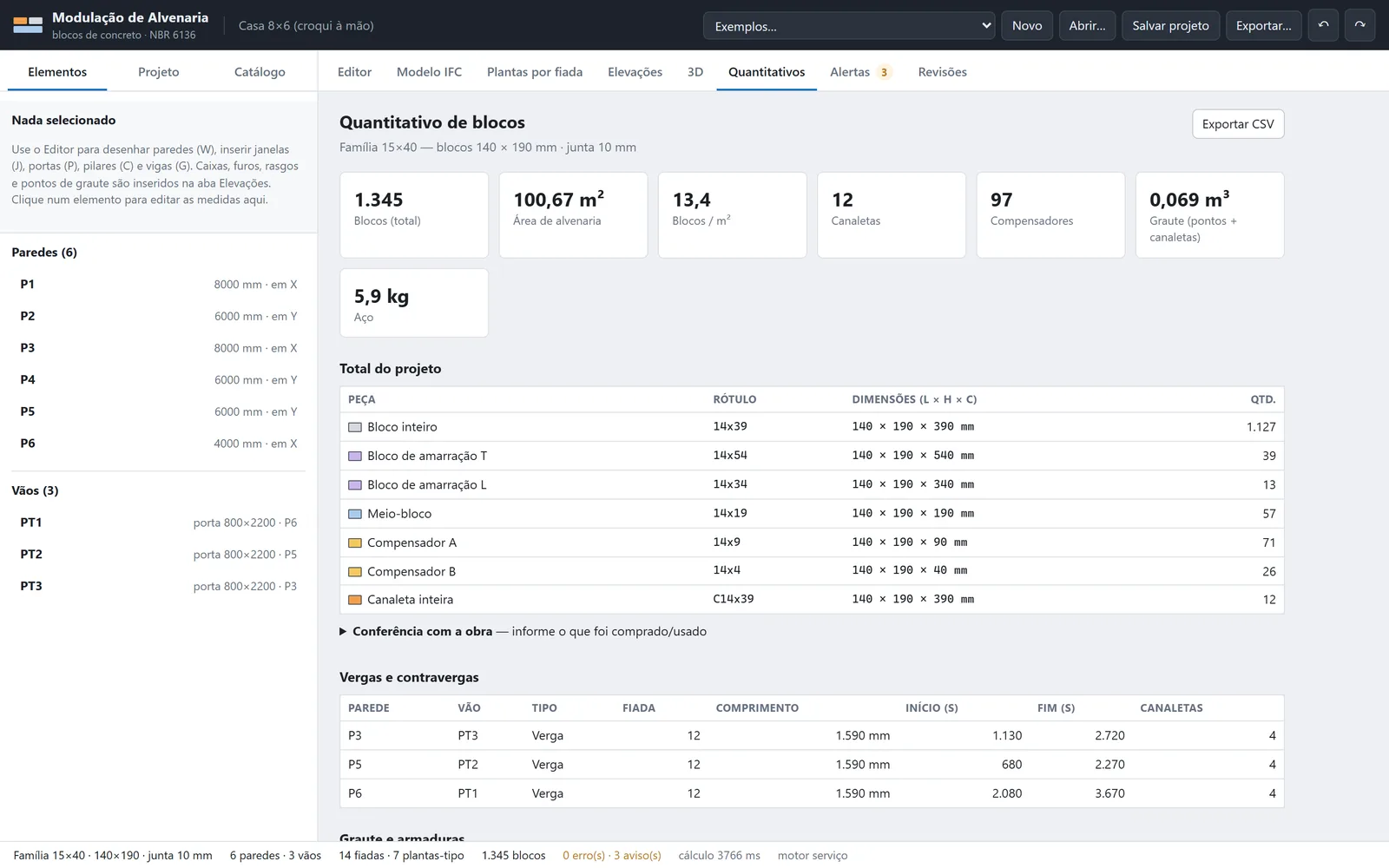

Quantitativo: total por peça, por parede e por fiada. -
Entrega
Emita as pranchas e mande para a obra
PDF de A4 a A1 com índice de folhas e carimbo (responsável técnico, CREA/CAU, ART/RRT), DXF por camadas para continuar no seu CAD, IFC4 e um link da obra.
O mestre de obras abre o link no celular e confere cada parede fiada a fiada, com a lista de peças. Sem conta, sem editar, e funciona sem sinal depois de aberto uma vez.

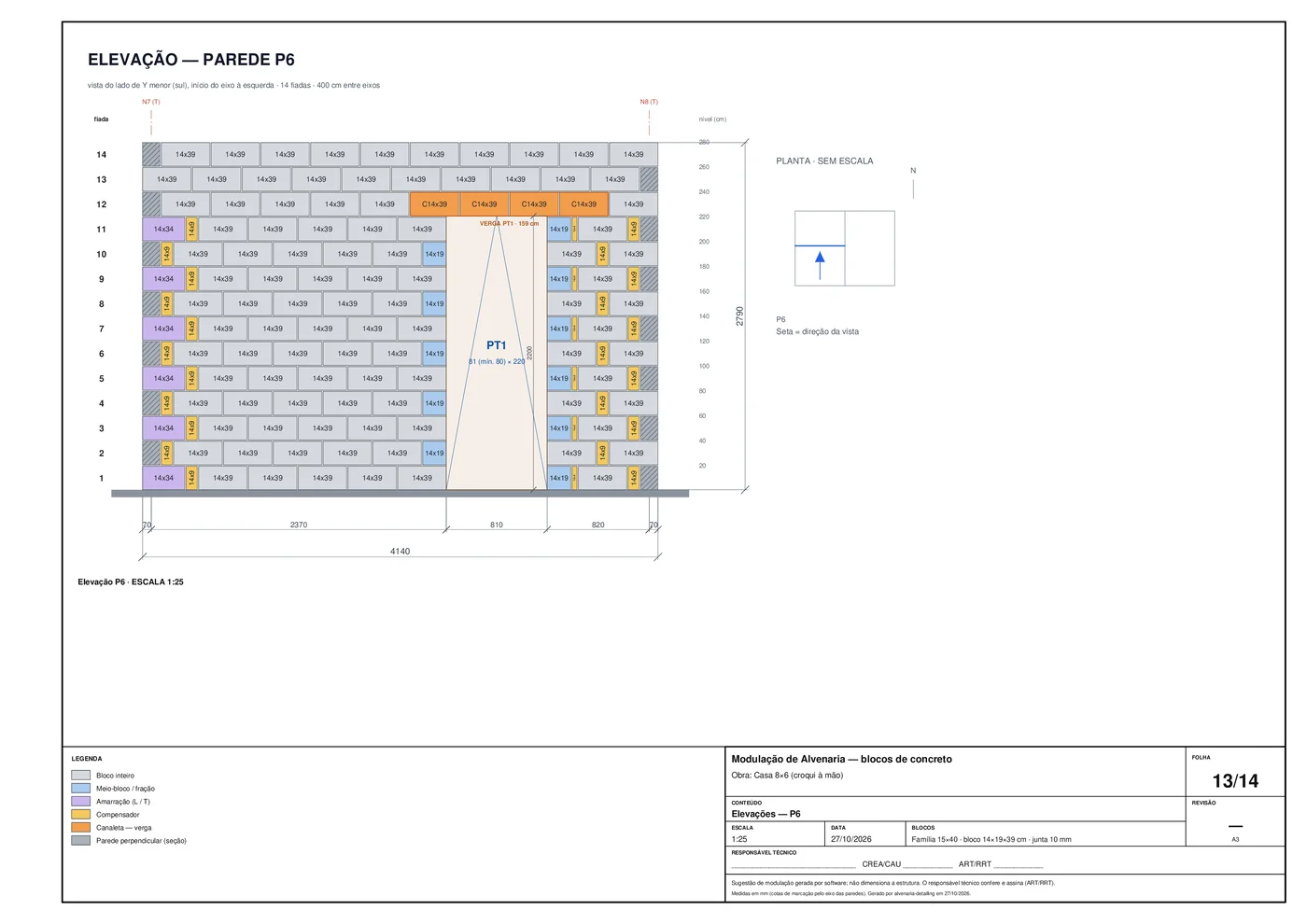

prancha 13/14, PDFA3

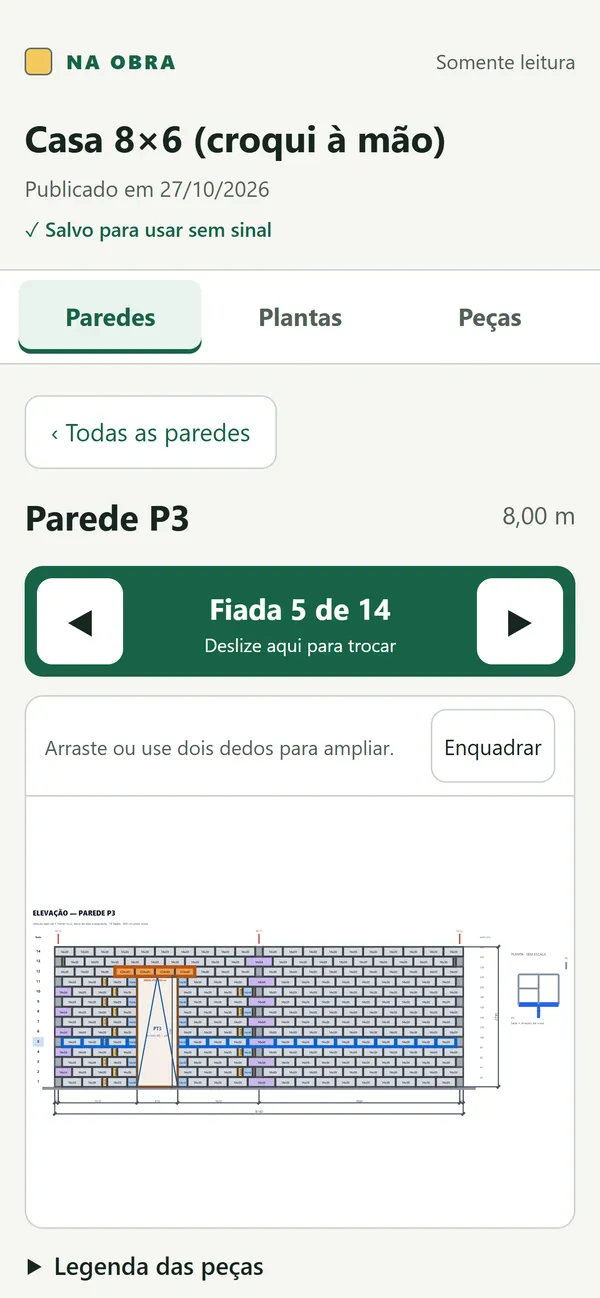

link da obra, no celular
O que você recebe
O projeto de paginação completo, pronto para a obra e para o fornecedor
- 01Plantas de marcação1ª e 2ª fiada de cada planta-tipo, com eixos e encontros.
- 02Elevação de cada paredeBloco a bloco, com rótulo da peça, cotas dos vãos e níveis.
- 03Vergas e contravergasEm canaleta, por vão, com fiada, início, fim e número de peças.
- 04QuantitativoBlocos por tipo, compensadores, canaletas, graute e aço, por parede e por fiada.
- 05Pranchas em PDFA4, A3, A2 ou A1, com índice de folhas, notas gerais e carimbo.
- 06DXF e IFC4DXF em milímetros com uma camada por tipo de bloco; IFC com cada bloco identificado.
- 07Link da obraSomente leitura, no celular, offline depois de aberto.
Quantitativo da casa do croqui
família 15×40 · paredes de 2,80 m| Peça | Rótulo | Qtd. |
|---|---|---|
| Bloco inteiro | 14x39 | 1.127 |
| Bloco de amarração T | 14x54 | 39 |
| Bloco de amarração L | 14x34 | 13 |
| Meio-bloco | 14x19 | 57 |
| Compensador A | 14x9 | 71 |
| Compensador B | 14x4 | 26 |
| Canaleta inteira | C14x39 | 12 |
| Total de blocos | 1.345 | |
Saída do app para o croqui de 8 × 6 m: 100,67 m² de alvenaria, 13,4 blocos/m², graute 0,069 m³ e aço 5,9 kg (posicionados e quantificados, não dimensionados).
Quando a medida não fecha
Parede que não fecha não vira bloco cortado
O Alvenix usa só peças do catálogo da NBR 6136 e junta de 10 mm em todas as fiadas. Se uma medida não fecha, a parede fica sem detalhamento até você decidir: o app mostra o menor ajuste que resolve e, quando vale a pena, uma otimização opcional.

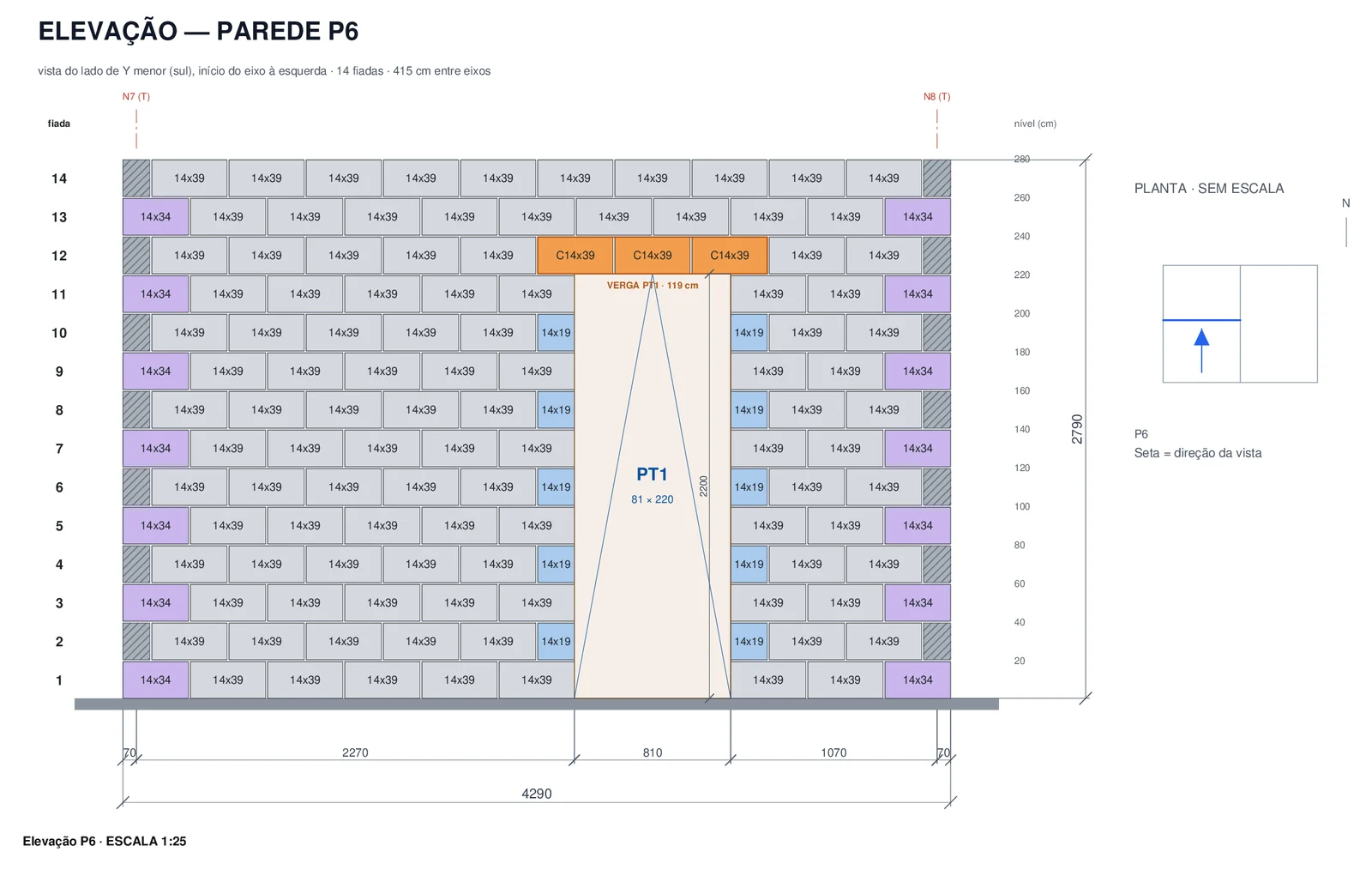

Eixos do croqui4,00 → 4,15 m
Portas0,80 → 0,81 m
Casa inteira8 × 6 → 8,30 × 6,30 m
Compensadores na casa97 → 21
Mesmo croqui, mesma família de blocos: 1.345 blocos com as medidas originais, 1.342 com a otimização. A otimização só entra se você aceitar.
ChatGPT e Claude
Funciona dentro do ChatGPT e do Claude

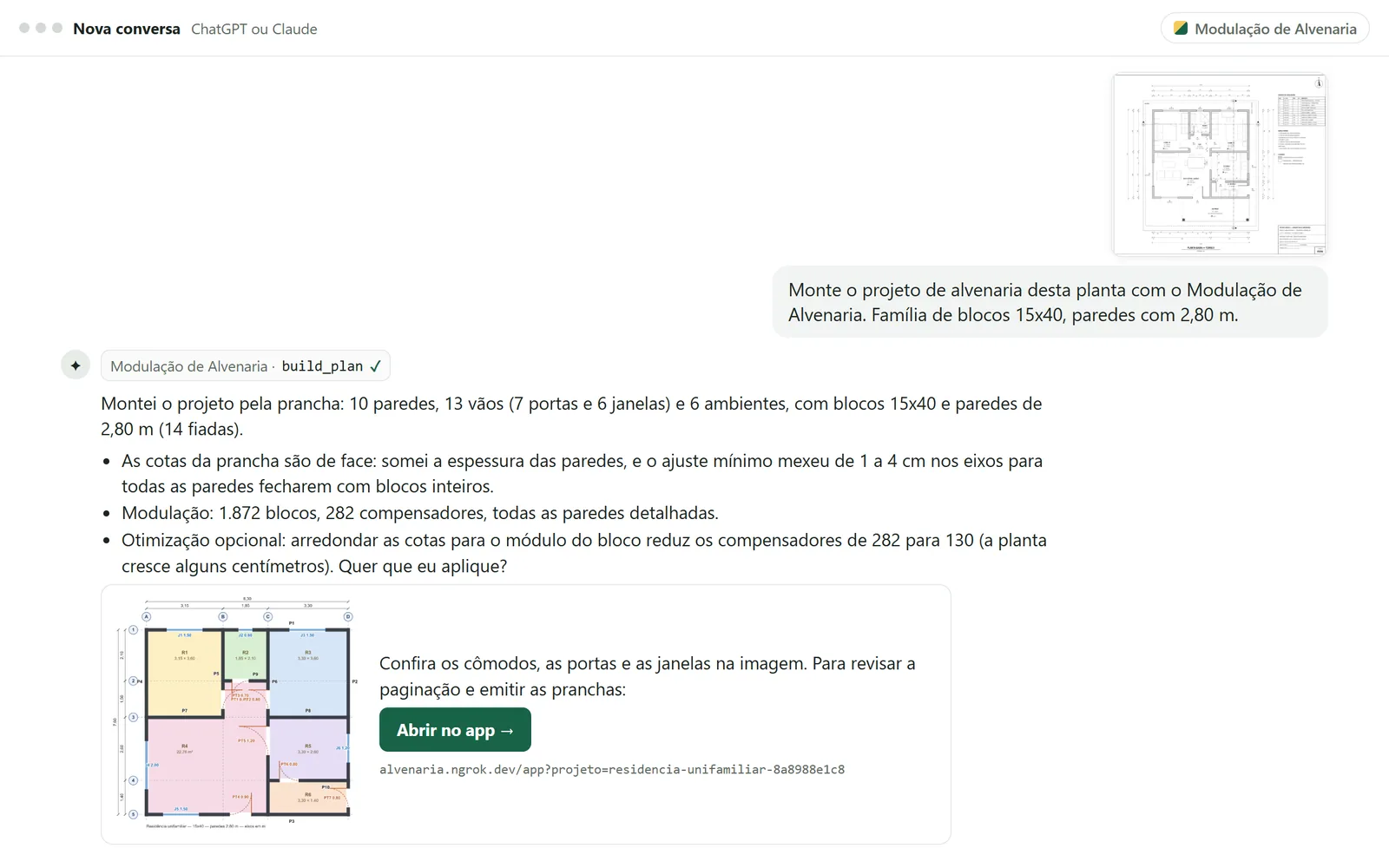

Conecte o Alvenix uma vez à sua conta. Depois, a paginação começa numa conversa, com a foto que já está no seu celular.
- Anexe a foto da planta e diga a família de blocos e a altura das paredes.
- Confira a planta que volta na resposta, com os ajustes aplicados e as leituras incertas.
- Abra no app pelo link da resposta para revisar e emitir as pranchas.
O cálculo roda no servidor do Alvenix; o chat lê a planta e chama a ferramenta. Conectores personalizados dependem do plano da sua conta no ChatGPT ou no Claude.
Para quem é
Para quem projeta, aprende ou executa alvenaria em bloco
Engenheiro ou arquiteto autônomo
A paginação que levava uma tarde no CAD sai em minutos. Você revisa, assina e oferece o projeto de paginação como serviço.
Profissional: R$ 149/mês no anualEscritório de projeto
Mudou a arquitetura? Recalcula. Três assentos, catálogo de blocos da empresa e a equipe entregando no mesmo padrão.
Escritório: R$ 349/mês no anualConstrutora
Quantitativo por tipo de bloco para o pedido e a elevação de cada parede no celular de quem assenta.
Construtora: sob consultaComparação
Sem AutoCAD, sem Revit, sem hardlock
Já existe paginação automática em plugins para CAD e Revit e em módulos de suítes de cálculo estrutural. O Alvenix foi feito para quem quer paginar sem ter esses programas, começando pelo croqui ou pela foto.
| Critério | Alvenix | Paginação à mão no CAD | Plugins de paginação (CAD ou Revit) | Suítes de cálculo estrutural |
|---|---|---|---|---|
| O que precisa ter | Navegador, ou sua conta do ChatGPT ou do Claude | CAD, blocos dinâmicos e planilha | Licença do plugin e de um CAD ou do Revit; alguns pedem hardlock USB | Licença da suíte |
| Por onde começa | Croqui à mão, foto ou PDF da planta, IFC ou desenho no app | Desenho no CAD | DWG ou modelo do Revit | Modelo da estrutura na suíte |
| Paginação bloco a bloco | Automática | Manual, parede por parede | Automática | Automática, no módulo de alvenaria |
| Dimensiona a estrutura | Não. Posiciona e quantifica graute e armadura | Não | Depende do produto | Sim, é a função delas |
| Para começar | R$ 0 para testar; assinatura a partir de R$ 29,90/mês | Licença do CAD e horas de desenho | Licença do plugin, além do CAD ou do Revit | Licença da suíte |
Comparação por categoria, com base nas páginas públicas dos produtos em outubro de 2026. Recursos e licenças variam por produto e versão. Se você precisa de dimensionamento estrutural, use uma suíte de cálculo; o Alvenix cuida da paginação.
Preços
Teste grátis. Assine quando for usar na obra.
Plano grátis com 3 projetos de teste. Os planos pagos têm preço menor com compromisso semestral ou anual.
Estudante
Estudo, TCC e portfólio, com matrícula ativa.
R$29,90/mês
no plano semestral (R$ 179,40)
ou R$ 39,90 no mensal
Recomendado
Profissional
Para o engenheiro ou arquiteto autônomo.
R$149/mês
no plano anual (R$ 1.788 por ano)
ou R$ 189,90 no mensal
Escritório
Equipes, com 3 assentos.
R$349/mês
no plano anual (R$ 4.188 por ano)
ou R$ 449,90 no mensal
Grátis para testar (3 projetos) e Construtora sob consulta. Ver todos os planos.
Perguntas frequentes
Dúvidas de quem pagina
O Alvenix dimensiona a estrutura?
Não. O Alvenix faz a paginação dos blocos e posiciona e quantifica graute e armadura, mas não faz cálculo estrutural. Alvenaria estrutural exige projeto e ART/RRT de engenheiro, feito com software de cálculo. O resultado é uma sugestão de modulação: o responsável técnico confere e assina.
Preciso de AutoCAD ou Revit?
Não. O Alvenix roda no navegador e também dentro do ChatGPT e do Claude. Se você já trabalha no CAD, exporte o DXF e continue nele; se tem o modelo em IFC, importe no app.
Que plantas funcionam?
Croqui à mão com cotas entre eixos, prancha do arquiteto em PDF, print ou foto (com cotas de face), arquivo IFC ou desenho feito no próprio app. A leitura automática funciona melhor com paredes retas e cotas legíveis; paredes em ângulo, pavimentos, pilares e vigas podem ser lançados no app.
E se a parede não fechar no módulo?
O Alvenix não inventa bloco cortado. Ele usa só peças do catálogo e junta de 10 mm; se a medida não fecha, mostra o menor ajuste que resolve (1 ou 2 cm num eixo ou num vão) e, quando vale a pena, uma otimização opcional que reduz os compensadores. Você decide o que aplicar.
Quais blocos o Alvenix usa?
Blocos de concreto da NBR 6136, como as famílias 15×40 (bloco de 14 cm) e 20×40 (bloco de 19 cm), com blocos de amarração, meio-bloco, compensadores e canaletas. Bloco cerâmico ainda não é suportado.
Já existem programas que fazem paginação de alvenaria?
Sim. PRO-Alvenaria (Multiplus) funciona dentro de programas CAD e ADAP.AE dentro do Revit; QiAlvenaria e Eberick (AltoQi) e TQS ALVEST fazem paginação dentro de suítes de cálculo estrutural. O Alvenix é a opção para quem quer paginar sem ter esses programas, a partir do croqui ou da foto, no navegador ou no ChatGPT e no Claude.
O quantitativo é exato?
O quantitativo sai da própria paginação, bloco a bloco, por tipo, por parede e por fiada. É uma estimativa com as premissas visíveis no relatório: confira com o projeto e a obra antes de fazer o pedido ao fornecedor.
Funciona no celular?
O editor é feito para a tela do computador. Na obra, o link da obra abre no celular: cada parede fiada a fiada e a lista de peças, somente leitura, e funciona sem sinal depois de aberto uma vez.
